CAD Dienstleistungen
Ob Entwurfs-, Ausführungs-, Bestands- oder Detailplanung, Bewehrungs- oder Schalpläne, Abbundpläne, Visualisierungen, Aufmasse, Fertigteilpläne usw. Alle Arten von Plänen kann ich Ihnen, nach Ihren Bürostandards (Layer, Strichstärken, Farben etc.) gezeichnet anbieten.
Gerne erstelle ich Ihnen ein kostenloses und unverbindliches Angebot zur Lösung Ihrer Wünsche. Senden Sie mir eine mail mit Ihren Vorstellungen und evtl. Planentwürfen oder rufen Sie einfach an. Im Regellfall werden die Pläne mit AutoCad / Architectural Desktop bzw. Autocad Architecture in den immer neuesten Versionen erstellt.
Mit unserer über 20-jährigen CAD-Erfahrung finden wir für jedes Problem eine Lösung!
- Vorentwürfe aus Entwurfsskizzen
- Geländeprofile aus vorhandenen Nivellements
- Ansichten und beliebige Schnitte aus den Grundrissen
- Aufmasse in das CAD-System eingeben
- Detailausarbeitung, Konstruktionsdetails
- Flucht- und Rettungswegpläne
- 2D-Zeichnungen nach 3D erweitern
- Bestandspläne digitalisieren bzw. abzeichnen
- Aufmasse von Wohnungen und Mietflächennachweis
- Visualisierungen und Renderings
- und vieles mehr….
Mit einem selbstentwickelten Programm wird in Autocad ein dreidimensionales Geländemodell entwickelt. Aus diesem Geländemodell werden Geländeprofile und Geländeschnittlinien generiert welche direkt in die weiteren Bauzeichnungen eingearbeitet werden können.
Download der Demoversion hier: Gelände.zip
in der Programmiersprache Lisp entstehen innerhalb der CAD Software Autocad viele individuelle Programme, welche dem Zeichner / Konstrukteur bei der täglichen Arbeit viel Zeit ersparen. Es sind die einfachen, aber immer wiederkehrenden Aufgaben, welche enorme Zeit kosten. Diese können zum Grossteil recht simpel in ein Programm gestrickt werden.
VARIX
Sie wollen eine ganze Auswahl von Objekten um 90 Grad um den jeweiligen Einfügepunkt des Objektes drehen. Ein an sich simples aber zeitraubendes Unterfangen. Nehmen sie das Programm VARIX. Mit diesem geht’s ohne Probleme. Ganz nebenbei können Sie mit diesem auch die Objekte vergrössern statt drehen. Weiter kann die Auswahl auf bestimmte Objekttypen (text, line, …) begrenzt werden.
PLANUPDATE
Aktualisiert einen Planblock in der Zeichnung mit dem aktuellen Datum. Nach wählen des Planblockes wird der Zeitpunkt der Zeichnungserstellung, oder wenn dieses schon vorhanden ist der Zeitpunkt der Änderung in den Planblock eingetragen. In dem Planblock müssen verschiedene Attribute definiert sein. Ein Beispiel – Planblock ist in der ZIP-Datei enthalten. Weitere Hilfe und Erklärungen ebenfalls in der Zip-Datei.
GELAENDE
Geländemodellierung aus Nivellements. Nach Eintragen der Höhenkoordinaten wird das Gelände als Netz modelliert. Es kann zwischen vorhandenem und geplantem Gelände unterschieden werden. Das Programm ist sicherlich nicht vergleichbar mit einem GIS-Modul, aber funktioniert doch für anschauliche Simulationen, siehe Beispiel
Die Testversion steht hier zum Download bereit. Das Programm ist Shareware. Weitere Informationen dazu in der Onlinehilfe. Bitte ausprobieren – ich hoffe es funktioniert alles. Wenn nicht bitte eine mail an mich!
Diese Ausführungsplanung muss natürlich alles enthalten, was an der Baustelle von Wichtigkeit ist.
Ausschnitt aus einem Werkplan
Ausschnitt eines Werkplanes, Untergeschoss
normale Pläne für Baustellen oder als Detailpläne werden hauptsächlich nach wie vor als zweidimensionale Zeichnungen erstellt.
Ausschnitt eines Werkplanes, Untergeschoss
Im Bereich des Trockenausbaus hat sich in den letzten Jahren sehr viel getan. Durch Novellierungen vieler Normen mussten viele seit Jahren verwendete Konstruktionen geändert werden.
Für einen namhaften Hersteller von Gipskartonerzeugnissen sind einige hundert Konstruktionsdetails entstanden welche in einem Katalog wiederzufinden sind. Ausser den Schnittzeichnungen der Konstruktionen mussten auch isometrische Detailausschnitte gezeichnet werden.
Einige Beispiele der Zeichnungen:

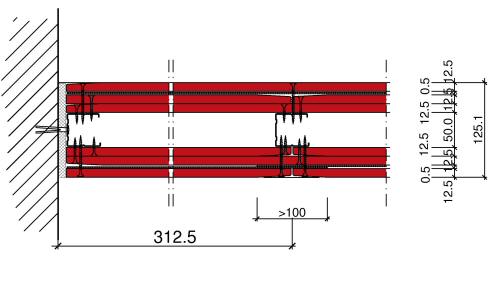

Schnitt einer Brandwand

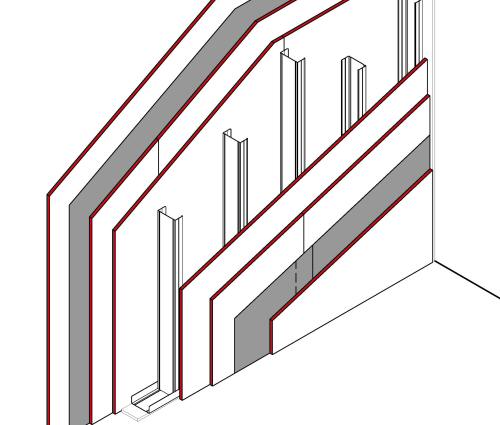

Perspektive einer Brandwand in Gipskartonbauweise
Deckenkonstruktion
Einige Beispiele fotorealistisch gerenderter Zeichnungen. Die Grafiken sind nicht nachbearbeitet sondern basieren auf den sowieso vorhandenen 3D – Zeichnungsdaten. Aus diesem Grund kann auch die Visualisierung bei einer Planänderung ohne Verzug neu berechnet werden.
Perspektive eines Neubaus
Perspektive Mehrfamilienwohnhaus
Autohäuser versuchen Ihre Fahrzeuge mit immer ausgefeilteren Methoden an den Mann oder die Frau zu bekommen. Daher erscheint es nur logisch, dass die Stellflächen der angebotenen Fahrzeuge genau geplant werden.
Daraus resultieren dann Zeichnungen und Visualisierungen der Verkaufspräsentation.
Ausstellungsfläche bei Tag
Um die Verkaufsfläche auch bei Nacht attraktiv und einladend wirken zu lassen darf eine Beleuchtung den Gesamteindruck nicht zerstören. Auch muss darauf geachtet werde, dass die Beleuchtung den Verkehr nicht stört. Hierfür ist die Nachtsimulation hilfreich.
und bei Nacht
alle Pläne können je nach Anforderung dreidimensional erstellt werden. Im Laufe der letzten Jahre ist die dreidimensionale Konstruktion zum Standard geworden. Die entstehenden 3d – Modelle erlauben dann eine Weiterverarbeitung zu fotorealistischen Darstellungen oder können zur genauen Ermittlung der Massen benutzt werden.
alle Pläne können je nach Anforderung dreidimensional erstellt werden. Im Laufe der letzten Jahre ist die dreidimensionale Konstruktion zum Standard geworden. Die entstehenden 3d – Modelle erlauben dann eine Weiterverarbeitung zu fotorealistischen Darstellungen oder können zur genauen Ermittlung der Massen benutzt werden.
Eine schnelle dreidimensionale Übersicht erlaubt das prüfen der Konstruktion auf Korrektheit. Damit ist auch sichergestellt, dass die Massenermittlung richtige Ergebnisse liefert.
Die gleiche Zeichnung wird auch für das rendern der Kostruktion verwendet. So lässt sich sehr schnell die optische Wirkung bestimmter Gebäudeteile einschätzen.
gerenderter Ausschnitt des Konstruktionsplans
Aus der gesamten Zeichnung wird dann die fotorealistische Darstellung des Gebäudes. Die entstehenden Grafiken werden anschliessend zu Präsentationen und Exposes weiterbearbeitet.
Rendering aus den Konstruktionsdaten
Aber auch die Ausführungsplanung entsteht aus den gleichen Zeichnungen. Das 3d – Modell wird nicht separat zur Visualisierung weiterbearbeitet, sondern es werden sämtliche Bauteile konsquent dreidimensional gezeichnet.

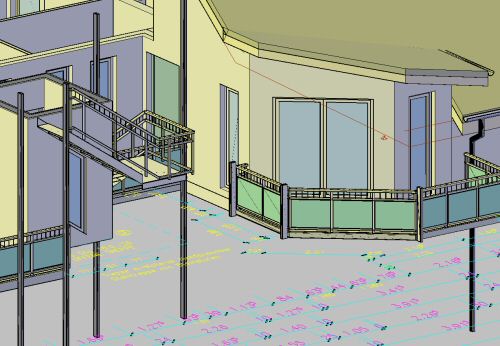

Ausschnitt des Ausführungsplans
Eine Herausforderung was Terminierung und Schnelligkeit angeht. Innerhalb von ca. 4 Wochen mussten alle Wand- und Deckenelemente gezeichnet und produziert werden.
Dazu müssen alle Aussparungen, die bautechnischen Anschlüsse, Schlitze, Einbaudosen der Haustechnik (Heizung/Lüftung, Sanitär, Elektro, Grosskücheneinrichtung) sowie verwendete Materialqualitäten etc. in vielen Detailzeichnungen konstruiert werden.
Fertigteilplan Mc Donald’s
Ansicht Schnellrestaurant in Köln
In Colmar -Berg (Luxemburg) wurde ab Mitte 2000 eine Wohnanlage mit 32 Wohneinheiten errichtet. Das Gebäude erhielt eine Tiefgarage und wurde auf Beton – Brunnenfundamenten gegründet.
Zudem lag es im Grundwasser und musste komplett wasserundurchlässig errichtet werden. Durch die aufwendige Gründung und die Tiefgarage mit möglichst wenigen Stützen ist sehr viel Aufwand in die Abangung der Lasten auf Unterzüge etc. aufgewendet worden.
Obere Bewehrungslage einer Stahlbetondecke
Ansichtszeichnung eines Unterzuges
Schnittzeichnung des Unterzuges

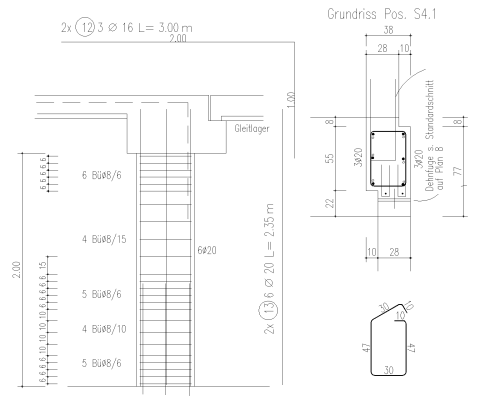

Bewehrung einer Stahlbetonstütze
Bewehrungsplan eines Treppenlaufs
Ein Neubau eines Hotels und anderer Geschäftsbauten ist immer zeitlich eng abgesteckt. Für diese Bauvorhaben bietet sich eine massive Fertigbauweise an.
Die Ausführungsplanung des kompletten Neubaus wurde durch uns erstellt. Nach sehr kurzer Bauzeit (jedes Geschoss benötigt nur 2-3 Tage zur Montage) kann mit den Ausbauarbeiten direkt begonnen werden.
Grundriss der Gaststätte im Hotel
Durch die Massivbauweise sind Anforderungen an den Schall- und Brandschutz relativ problemlos zu erfüllen. Der Wärmeschutz der fertiggestellten Wände steht dem heutiger Massivbauteile in nichts nach.
Auch die Treppen werden als Fertigelemente hergestellt. Der Rohbau ist schon während der Montage sicher zu begehen. Durch die genauen Höhen der Fertigelemente benötigt der Fliesenleger keinen Egalisierungsestrich , wie er in Mauerwerksbauten üblich ist.
Treppenschnitt
Für einen Hallenneubau werden in kürzester Zeit etwa 140 Wände als Sockelwände benötigt. Diese werden an der Baustelle mit der bestehenden Stahlkonstruktion
verschraubt, bzw. nur in die Trägerflansche eingeschoben und verkeilt.

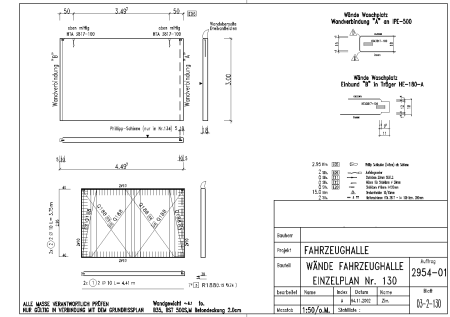

Fertigteilpläne für eine Waschhalle
Jede einzelne Wandansicht muss gezeichnet werden. Da die schon errichtete Stahlhalle masslich exakt vorgegeben ist, sind viele verschiedene Einzelteile zu zeichnen und anschliessend zu prodzuieren.
Wandansicht
Trotzdem wurde versucht, möglichst viele Details als Standardlösungen zu realisieren um die Fehlerträchtigkeit und damit auch die Produktion schneller zu machen.

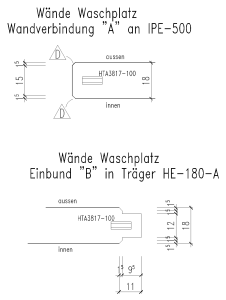

Wandanschluss Detail
